Dalam landskap tenaga boleh diperbaharui hari ini, sistem kuasa solar telah menjadi asas bagi penjanaan elektrik yang mampan. Antara pelbagai komponen yang memastikan penuaian tenaga solar yang cekap,Penyambung PV MC4Mainkan peranan yang sangat diperlukan.

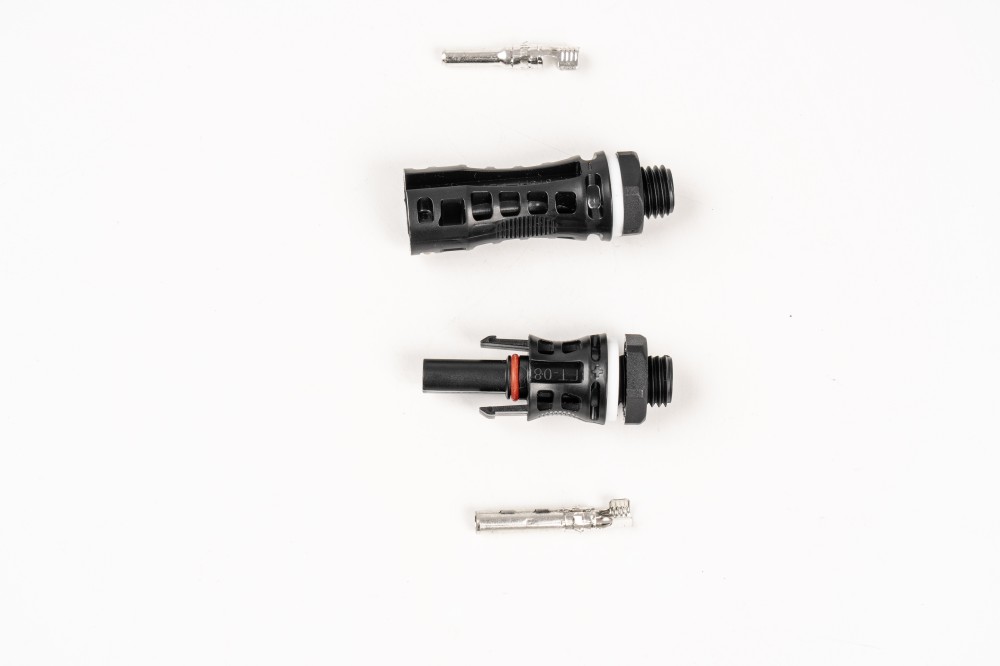

Penyambung PV MC4adalah penyambung elektrik tunggal-hubungan standard yang direka untuk menghubungkan panel solar. Istilah MC4 bermaksudMulti-Contact, 4 milimeter, merujuk pengilang asal dan saiz pin. Penyambung ini telah menjadi standard global dalam industri solar kerana kebolehpercayaan mereka, kemudahan penggunaan, dan keupayaan untuk mengekalkan sambungan yang selamat dan tahan cuaca.
Bagaimana fungsi penyambung PV MC4:
Penyambung MC4 membenarkan pemindahan selamat arus langsung (DC) dari panel solar ke inverter atau kotak combiner. Mereka terdiri daripada komponen lelaki dan wanita yang mengunci bersama, menyediakan sambungan tegas yang menentang pemotongan yang tidak disengajakan. Aspek fungsi utama termasuk:
Pengedap kalis airUntuk ketahanan luar.
Kapasiti pembawa semasa yang tinggiuntuk menyokong susunan solar yang besar.
Rintangan UVuntuk menahan pendedahan matahari yang berpanjangan.
Perhimpunan mudahdengan alat crimping untuk pemasangan cepat.
Parameter produk terperinci MC4 PV penyambung:
| Parameter | Spesifikasi |
|---|---|
| Voltan dinilai | 1000V DC (TUV disahkan), 1500V DC (pilihan) |
| Arus dinilai | 30A, 35A, 50A (bergantung kepada saiz kabel) |
| Bahan kenalan | Tembaga dengan penyaduran timah |
| Bahan penebat | Ppo gred PV-tahan UV |
| Suhu operasi | -40 ° C hingga +90 ° C. |
| Tahap perlindungan | IP67 (ketat debu dan kalis air) |
| Keserasian keratan rentas kabel | Standard 2.5mm² hingga 6mm², sehingga 10mm² pilihan |
| Mekanisme mengunci | Snap-in dengan klik yang boleh didengar |
| Piawaian pematuhan | IEC 62852, UL 6703 |
Jadual di atas menyoroti keteguhan teknikal penyambung MC4, menekankan keserasian mereka dengan pelbagai panel PV dan keadaan persekitaran.
Mengapa penyambung MC4 adalah standard industri:
Penyambung MC4 memastikan konsistensi dalam kualiti sambungan, mengurangkan risiko titisan voltan, kehilangan tenaga, atau pemotongan berbahaya. Reka bentuk modular mereka menyokong pengembangan mudah dan penyelenggaraan solar, yang penting untuk sistem PV kediaman dan komersial.
Kecekapan dan keselamatan sistem solar sangat bergantung pada interkoneksi yang boleh dipercayai antara panel. Penyambung MC4 lebih disukai daripada penyambung yang lebih tua atau alternatif kerana beberapa kelebihan teras:
Keselamatan elektrik yang tinggi:Penyambung MC4 dinilai untuk operasi DC dan termasuk penebat yang mantap, mencegah kejutan elektrik atau litar pintas yang tidak disengajakan.
Rintangan Cuaca:Penarafan IP67 mereka memastikan bahawa hujan, debu, atau pendedahan UV yang berpanjangan tidak menjejaskan fungsi, menjadikannya sesuai untuk pemasangan solar luar di seluruh dunia.
Kemudahan pemasangan:Mekanisme penguncian snap-in membolehkan pemasang untuk menyambung atau memutuskan panel tanpa peralatan khusus, mengurangkan masa buruh dengan ketara.
Standardisasi:Sebagai standard de facto, penyambung MC4 bersesuaian dengan hampir semua panel PV dan penyongsang di seluruh dunia, yang memastikan fleksibiliti semasa peningkatan sistem atau penyelenggaraan.
Ketahanan:Hubungan tembaga tahan karat mereka dan Jaminan Perumahan Polimer Bertetulang Jaminan Jangka Panjang, sering melebihi 25 tahun, yang sepadan dengan jangka hayat panel solar yang dijangkakan.
Kelebihan fungsi penyambung MC4 PV:
Siri dan Kesambungan Selari:Penyambung MC4 memudahkan kedua -dua siri dan sambungan selari panel solar, mengoptimumkan output tenaga.
Pengembangan modular:Sistem solar boleh diperluas dengan hanya menghubungkan panel tambahan tanpa mengubah suai susun atur pendawaian yang sedia ada.
Pengoptimuman voltan dan semasa:Sambungan MC4 yang betul meminimumkan rintangan, memastikan pemindahan tenaga maksimum dari panel ke inverter.
Ciri-ciri ini secara kolektif menjelaskan mengapa penyambung MC4 menguasai pasaran solar dan tetap menjadi integral untuk kedua-dua pemasangan kediaman berskala kecil dan ladang solar komersial yang besar.
Proses pemasangan langkah demi langkah:
Penyediaan Kabel:Strip kabel solar berakhir untuk mendedahkan panjang konduktor yang betul (biasanya 6-7mm).
Crimping terminal:Masukkan dawai yang terdedah ke dalam sentuhan logam dan gunakan alat crimping untuk mengamankannya dengan ketat.
Pemasangan penyambung:Tolak terminal crimped ke dalam perumahan plastik sehingga ia mengklik, menunjukkan penguncian selamat.
Panel Menyambung:Sertai penyambung lelaki dan wanita dengan mengetuk mereka bersama -sama; Sahkan sambungan dengan menarik ringan.
Pengedap dan Pemeriksaan:Pastikan penyambung dimeteraikan sepenuhnya dan menguji kesinambungan dengan multimeter.
Permohonan biasa penyambung PV MC4:
Pemasangan solar di atas bumbung kediaman
Ladang solar komersial dan susunan skala utiliti
Sistem solar luar grid, termasuk integrasi bateri
Pencahayaan dan lampu jalan solar
Trend masa depan dalam teknologi penyambung MC4:
Penilaian semasa dan voltan yang lebih tinggi:Dengan pembangunan panel solar yang lebih besar, penyambung berkembang untuk mengendalikan sistem DC 1500V, mengurangkan kerumitan dan kerugian kabel.
Bahan yang dipertingkatkan:Polimer tahan UV dan lapisan sentuhan maju sedang digunakan untuk ketahanan yang lebih lama dan penyelenggaraan yang dikurangkan.
Penyambung pintar:Varian MC4 yang muncul mengintegrasikan keupayaan pemantauan untuk pengesanan semasa dan voltan masa nyata, meningkatkan diagnostik sistem dan pengoptimuman prestasi.
Evolusi penyambung MC4 yang berterusan memastikan bahawa mereka tetap relevan untuk teknologi solar generasi akan datang sambil mengekalkan piawaian keselamatan dan prestasi.
S1: Bolehkah penyambung MC4 diputuskan dan disambung semula beberapa kali tanpa degradasi?
A1:Ya, penyambung MC4 direka untuk pemotongan dan penyambungan semula berulang. Mekanisme snap-in dan bahan sentuhan tahan lama mereka membolehkan pelbagai kitaran tanpa menjejaskan integriti elektrik, dengan syarat alat pemasangan yang betul digunakan.
S2: Adakah penyambung MC4 serasi dengan semua jenis kabel solar?
A2:Penyambung MC4 bersesuaian dengan kebanyakan kabel PV standard, biasanya antara 2.5mm² hingga 6mm², dan secara pilihan sehingga 10mm². Memastikan pelucutan dawai yang betul dan crimping adalah penting untuk mengekalkan sambungan yang selamat dan mencegah kehilangan tenaga.
S3: Bagaimana penyambung MC4 mempengaruhi kecekapan keseluruhan sistem solar?
A3:Penyambung MC4 berkualiti tinggi mengurangkan rintangan dan mencegah penurunan voltan pada titik sambungan, yang memaksimumkan pemindahan kuasa dari panel solar ke inverter. Penyambung MC4 yang dipasang dengan betul dapat membantu mengekalkan kecekapan sistem sepanjang hayat operasi penuh.
Mengapa Memilih DSOLA untuk Penyambung MC4 PV:
DsolaMenyediakan penyambung MC4 berkualiti tinggi untuk keselamatan, ketahanan, dan prestasi jangka panjang. Produk mereka mematuhi piawaian antarabangsa seperti IEC 62852 dan UL 6703, memastikan kebolehpercayaan merentasi projek solar kediaman dan komersial. Komitmen jenama terhadap inovasi termasuk membangunkan penyambung yang sesuai untuk sistem voltan tinggi dan aplikasi solar generasi akan datang.
Untuk pertanyaan, harga, atau sokongan teknikal produk terperinci,Hubungi kamiUntuk berhubung dengan pasukan pakar DSOLA dan memastikan integrasi optimum penyambung PV MC4 ke dalam penyelesaian tenaga solar anda.
